Capítulo 7: Conectividade e Redes

7.1 O Serviço de Redes do OCI

O Serviço de Redes do OCI disponibiliza versões virtuais para a maioria dos componentes de redes tradicionais que conhecemos. A configuração da rede é um pré-requisito essencial para o funcionamento de qualquer aplicação na nuvem.

NOTA

Todos os comandos utilizados neste capítulo estão disponíveis nos scripts scripts/chapter-3/network-saopaulo.sh e scripts/chapter-3/network-vinhedo.sh.

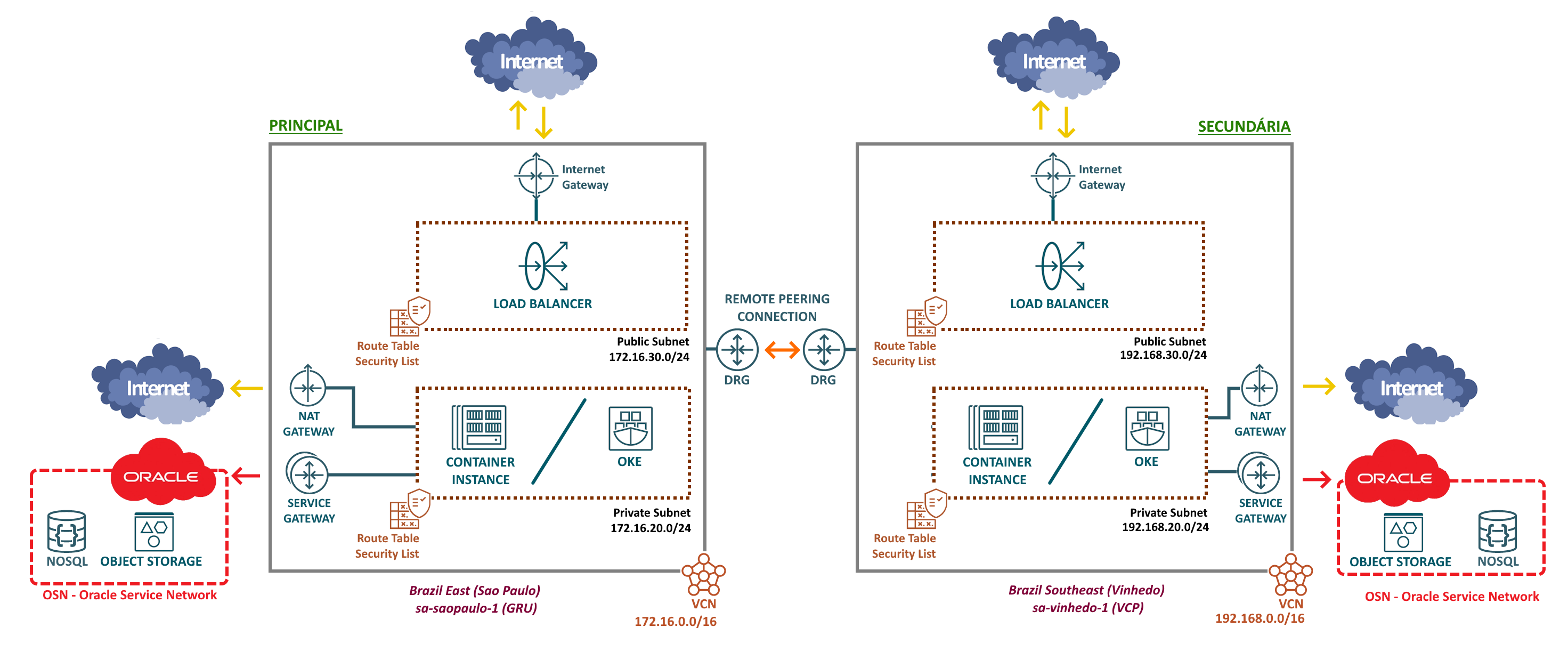

A topologia da rede utilizada para a aplicação OCI Pizza pode ser visualizada no desenho abaixo:

alt_text

4.1.2 Descrição dos Componentes da Rede

Abaixo, apresentamos a descrição dos componentes de rede que serão utilizados pela aplicação OCI Pizza.

VCN (Virtual Cloud Network)
- Trata-se de uma rede virtual privada criada dentro de uma região.
- Após a criação e configuração da VCN, é possível criar sub-redes, máquinas virtuais, bancos de dados e outros recursos.
Subnet
- É a divisão de uma VCN em partes menores, conhecidas como sub-redes.
- Cada sub-rede consiste em um intervalo contíguo de endereços IP que não se sobrepõe aos intervalos de outras sub-redes da VCN.
- Uma sub-rede pode ser pública ou privada. Uma sub-rede pública permite expor um recurso à internet por meio de um IP público, enquanto uma sub-rede privada acessa a internet apenas por meio da técnica de NAT (Network Address Translation).
- Ao criar uma sub-rede, três endereços IP são automaticamente reservados. Esses endereços são:
  - Endereço de rede
  - Endereço de Broadcast
  - Endereço do Default Gateway (roteador da sub-rede)
Route Table
- Contém as regras de roteamento para direcionar o tráfego de rede ao próximo salto (next-hop).
- Sub-redes dentro da mesma VCN podem se comunicar sem a necessidade de regras de roteamento. No entanto, é possível definir esse tipo de regra, caso desejado.
Security List
- É o firewall virtual que protege a sub-rede.
- Todo o tráfego que entra e sai da sub-rede é verificado pela sua Security List.
- Por padrão, toda a comunicação é bloqueada pela Security List. No entanto, é possível permitir o tráfego de rede com base em protocolos e portas, tanto para IPv4 quanto para IPv6.
VNIC (Virtual Network Interface Card)
- O termo vem de NIC (network interface card). É uma interface de rede virtual.
- Toda VNIC obrigatóriamente reside em uma sub-rede.
- Uma VNIC pode ter até 31 endereços IPv4 privados, um endereço IPv4 público opcional para cada IP privado e até 32 endereços IPv6 opcionais.
DHCP Options
- É o serviço DHCP da sub-rede.
Gateways de Comunicação
- Internet Gateway (IGW)
  - Permite a comunicação direta proveniente da internet. Para isso, é necessário que o recurso possua um IP público.
- NAT Gateway (NGW)
  - Permite que recursos sem um endereço IP público acessem a internet, possibilitando a comunicação enquanto evita a exposição direta desses recursos na rede pública.
- Service Gateway (SGW)
  - Permite que recursos de uma sub-rede se comuniquem diretamente com os serviços do OCI por meio da Oracle Services Network (OSN), sem a necessidade de utilizar a internet.
- Dynamic Routing Gateway (DRG)
  - É um roteador virtual.
  - Permite conectividade entre as suas VCNs, tanto dentro de uma mesma região quanto entre regiões diferentes, além de permitir a conexão com o ambiente on-premises por meio de VPN ou FastConnect.

A seguir, será criada toda a rede da região Brazil East (São Paulo). Para a rede da região Brazil Southeast (Vinhedo), os comandos permanecem os mesmos, com a modificação apenas de alguns valores correspondentes à região, como endereços IP e nomes dos recursos. Por essa razão, não serão apresentados aqui.

7.2.1 Criação dos Componentes da Rede

VCN (vcn-saopaulo)

Iniciaremos com a criação da VCN:

Sao Paulo, Brazil (sa-saopaulo-1):
- Nome: vcn-saopaulo
- Bloco CIDR: 172.16.0.0/16

$ oci --region "sa-saopaulo-1" network vcn create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --cidr-blocks '["172.16.0.0/16"]' \
> --display-name "vcn-saopaulo" \
> --dns-label "vcnsaopaulo" \
> --wait-for-state AVAILABLE

O comando abaixo retorna o OCID da VCN "vcn-saopaulo" que foi criada, pois os recursos subsequentes necessitam dessa informação:

$ oci --region "sa-saopaulo-1" network vcn list \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --all \
> --display-name "vcn-saopaulo" \
> --query 'data[].id'
[
  "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc"
]

Gateways de Comunicação

Os Gateways de Comunicação permitem que os recursos dentro de uma sub-rede no OCI se comuniquem com qualquer outro recurso externo. Esses recursos externos podem incluir a Internet, a rede de serviços da Oracle (Oracle Services Network (OSN) ou ambientes on-premises.

Todo gateway de comunicação que for criado, com exceção do DRG, requer uma VCN que já tenha sido previamente criada. Essa dependência pode ser observada por meio do parâmetro --vcn-id nos comandos a seguir.

Internet Gateway (igw)

$ oci --region "sa-saopaulo-1" network internet-gateway create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --is-enabled "true" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --display-name "igw" \
> --wait-for-state "AVAILABLE"

$ oci --region "sa-saopaulo-1" network internet-gateway list \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --all \
> --display-name "igw" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --lifecycle-state "AVAILABLE" \
> --query 'data[].id'
[
  "ocid1.internetgateway.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc"
]

NAT Gateway (ngw)

$ oci --region "sa-saopaulo-1" network nat-gateway create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --block-traffic "false" \
> --display-name "ngw" \
> --wait-for-state "AVAILABLE"

$ oci --region "sa-saopaulo-1" network nat-gateway list \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --all \
> --display-name "ngw" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --lifecycle-state "AVAILABLE" \
> --query 'data[].id'
[
  "ocid1.natgateway.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc"
]

Service Gateway (sgw)

A Oracle Services Network (OSN) é uma rede conceitual dentro do OCI dedicada exclusivamente aos serviços da Oracle. Esses serviços possuem endereços IP públicos que geralmente são acessados pela internet.

A função do Service Gateway é possibilitar que seus recursos dentro da VCN acessem diretamente e de forma privada esses serviços. Além disso, o uso de um Service Gateway evita a cobrança de Outbound Data Transfer ao acessar esses serviços tanto a partir da VCN quanto do ambiente on-premises.

NOTA

O preço do Outbound Data Transfer para a sua região pode ser consultado no link: Cloud Networking Pricing.

O Service Gateway utiliza o conceito de Service CIDR label que é uma string que representa os endereços públicos dos serviços Oracle em uma região. Usar uma string que representa os endereços dos serviços é mais prático do que inserir os IPs manualmente.

Para listar os Service CIDR labels de uma região, utilize o comando a seguir:

$ oci --region "sa-saopaulo-1" network service list --all
{
  "data": [
    {
      "cidr-block": "all-gru-services-in-oracle-services-network",
      "description": "All GRU Services In Oracle Services Network",
      "id": "ocid1.service.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc",
      "name": "All GRU Services In Oracle Services Network"
    },
    {
      "cidr-block": "oci-gru-objectstorage",
      "description": "OCI GRU Object Storage",
      "id": "ocid1.service.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbcccddddddd",
      "name": "OCI GRU Object Storage"
    }
  ]
}

Foram listados dois Service CIDR labels para a região "sa-saopaul-1":

all-gru-services-in-oracle-services-network
- Esse label representa todos os serviços disponíveis na região, incluindo servidores para atualização do Oracle Linux (yum update), Object Storage, entre outros.
oci-gru-objectstorage
- Esse label representa somente os IPs do serviço Object Storage.

Para criar o Service Gateway que utilizará todos os serviços (all-gru-services-in-oracle-services-network), utilize o comando abaixo:

$ oci --region "sa-saopaulo-1" network service-gateway create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --services "[
>     {
>         \"serviceId\": \"ocid1.service.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc\",
>         \"serviceName\": \"All GRU Services In Oracle Services Network\"
>     }
> ]" \
> --display-name "sgw" \
> --wait-for-state "AVAILABLE"

$ oci --region "sa-saopaulo-1" network service-gateway list \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --all \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --lifecycle-state "AVAILABLE" \
> --query 'data[].id'
[
  "ocid1.servicegateway.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc"
]

Route Table (rtb_subnpub e rtb_subnprv)

A VCN utiliza a Route Table para direcionar o tráfego de rede para fora da VCN. Uma Route Table é composta por uma ou mais Route Rules, que especificam qual gateway receberá um determinado tráfego de rede (próximo salto ou next hop).

Em resumo, a Route Table contém um conjunto de regras que definem como os dados originados em uma sub-rede devem ser encaminhados, por meio de um gateway de comunicação, para uma rede distinta. O papel do Gateway de Comunicação pode ser visto como uma "ponte" entre essas duas redes diferentes.

!!! note "NOTA" A Route Table utilizada por uma subnet é diferente da Route Table utilizada pelo DRG. Aqui, será criada e configurada uma Route Table para a subnet.

Route Table da sub-rede pública (rtb_subnpub)

A Route Table da sub-rede pública (rtb_subnpub) incluirá uma Route Rule que utilizará o Internet Gateway (IGW), permitindo que os recursos dessa sub-rede recebam tráfego proveniente da Internet.

$ oci --region "sa-saopaulo-1" network route-table create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --display-name "rtb_subnpub" \
> --route-rules "[
>     {
>         \"destination\": \"0.0.0.0/0\",
>         \"destinationType\": \"CIDR_BLOCK\",
>         \"networkEntityId\": \"ocid1.internetgateway.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc\"
>     }
> ]" \
> --wait-for-state "AVAILABLE"

Route Table da sub-rede privada (rtb_subnprv)

A Route Table da sub-rede privada (rtb_subnprv) incluirá uma Route Rule que utilizará o NAT Gateway (NGW) para permitir que os recursos acessem a Internet sem receber tráfego direto. Além disso, haverá uma Route Rule que utilizará o Service Gateway (SGW).

$ oci --region "sa-saopaulo-1" network route-table create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --display-name "rtb_subnprv" \
> --route-rules "[
>     {
>         \"destination\": \"0.0.0.0/0\",
>         \"destinationType\": \"CIDR_BLOCK\",
>         \"networkEntityId\": \"ocid1.internetgateway.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc\"
>     },
>     {
>         \"destination\": \"all-gru-services-in-oracle-services-network\",
>         \"destinationType\": \"SERVICE_CIDR_BLOCK\",
>         \"networkEntityId\": \"ocid1.servicegateway.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc\"
>     }
> ]" \
> --wait-for-state "AVAILABLE"

Security List (seclist_subnpub e seclist_subnprv)

A Security List atua como um firewall para a sub-rede. Todo o tráfego de rede que entra (ingress) e sai (egress) da sub-rede é inspecionado pelas respectivas Security Rules da Security List, com o objetivo de permitir (accept) ou bloquear (drop) o tráfego.

O comportamento padrão da Security List é bloquear todo o tráfego de rede, a menos que exista uma regra que o permita. Não é possível definir regras para bloquear o tráfego, apenas regras que autorizem a passagem do tráfego podem ser configuradas.

Uma sub-rede sempre possui uma ou mais Security Lists associadas, com um limite máximo de cinco. O tráfego de rede que "entra" em uma sub-rede (ingress) é inspecionado pelas Security Lists, uma a uma, de cima para baixo, de acordo com a ordem de criação. Esse tráfego procura encontrar uma regra que permita sua passagem em alguma das Security Lists definidas; caso contrário, será bloqueado por padrão.

Para a saída do tráfego (egress), o processo é semelhante, mas agora a origem é um recurso existente na sub-rede que busca alcançar outro recurso fora dela.

Ao criar uma Security Rule, é necessário especificar a origem ou destino do tráfego (source ou destination), o protocolo (protocol) e se a regra é do tipo stateful ou stateless.

NOTA

Se sua sub-rede apresentar um alto volume de tráfego, a Oracle recomenda o uso de regras do tipo stateless. Para compreender melhor as diferenças entre regras stateful e stateless, consulte a documentação "Stateful Versus Stateless Rules". Para a aplicação OCI Pizza serão utilizadas regras do tipo stateful, pois são mais simples de definir.

A Security List suporta diferentes protocolos, mas apenas os listados abaixo permitem a especificação de opções adicionais e são os mais comumente utilizados. De acordo com a documentação da API da Security List, é possível utilizar a string "all" ou um dos valores a seguir ao definir uma Security Rule:

all (todos os protocolos)
1 (ICMP)
6 (TCP)
17 (UDP)
58 (ICMPv6)

Para a aplicação OCI Pizza, serão criadas duas Security Lists. Uma delas funcionará como o firewall da sub-rede pública (seclist_subnpub), enquanto a outra será destinada à sub-rede privada (seclist_subnprv).

NOTA

É uma boa prática de segurança definir as Security Rules da forma mais restritiva possível, permitindo apenas o tráfego que é realmente necessário. As Security Rules utilizadas para a aplicação OCI Pizza têm fins didáticos e servem apenas para demonstrar o processo de criação.

Security Lists da sub-rede pública (seclist_subnpub)

A Security List da sub-rede pública permitirá tráfego de entrada (ingress) apenas para as portas 80/TCP e 443/TCP, provenientes de qualquer origem na Internet. Em relação ao tráfego de saída (egress), não haverá restrições, permitindo a passagem de todo o tráfego para qualquer destino.

$ oci --region "sa-saopaulo-1" network security-list create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --display-name "seclist_subnpub" \
> --ingress-security-rules "[
>       {
>          \"source\": \"0.0.0.0/0\",
>          \"protocol\": \"6\",
>          \"isStateless\": false,
>          \"tcpOptions\": {
>               \"destinationPortRange\": {
>                       \"min\": 80, \"max\": 80
>               },
>               \"sourcePortRange\": {
>                       \"min\": 1024, \"max\": 65535
>               }
>          }
>       },
>       {
>          \"source\": \"0.0.0.0/0\",
>          \"protocol\": \"6\",
>          \"isStateless\": false,
>          \"tcpOptions\": {
>               \"destinationPortRange\": {
>                       \"min\": 443, \"max\": 443
>               },
>               \"sourcePortRange\": {
>                       \"min\": 1024, \"max\": 65535
>               }
>          }
>       }
> ]" \
> --egress-security-rules "[
>       {
>          \"destination\": \"0.0.0.0/0\",
>          \"protocol\": \"all\",
>          \"isStateless\": false
>       }
>   ]" \
>   --wait-for-state "AVAILABLE"

Security Lists da sub-rede privada (seclist_subnprv)

A Security List da sub-rede privada permite o tráfego de entrada (ingress) e saída (egress) sem restrições.

$ oci --region "sa-saopaulo-1" network security-list create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --display-name "seclist_subnprv" \
> --ingress-security-rules "[
>       {
>           \"source\": \"0.0.0.0/0\",
>           \"protocol\": \"all\",
>           \"isStateless\": false
>       }
> ]" \
> --egress-security-rules "[
>       {
>          \"destination\": \"0.0.0.0/0\",
>          \"protocol\": \"all\",
>          \"isStateless\": false
>       }
> ]" \
> --wait-for-state "AVAILABLE"

DHCP Options (dhcp-options)

O DHCP Options é utilizado para fornecer informações de configuração de rede aos recursos criados dentro de uma sub-rede. Ele possibilita que os recursos recebam automaticamente configuração essenciais, como o Endereço IP, Máscara de sub-rede, Gatreway Padrão e os servidores DNS a serem utilizados.

NOTA

Existem configurações avançadas que permitem a modificação das opções do DHCP Options, especialmente no que diz respeito às configurações de DNS. Aqui optaremos por manter as configurações padrão do DHCP Options.

Cada sub-rede deve ter um DHCP Options definido, e geralmente, um único DHCP Options é utilizado para todas as sub-redes de uma VCN.

$ oci --region "sa-saopaulo-1" network dhcp-options create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --display-name "dhcp-options" \
> --domain-name-type "VCN_DOMAIN" \
> --options '[
>       {"type": "DomainNameServer", "serverType": "VcnLocalPlusInternet"}
> ]' \
> --wait-for-state "AVAILABLE"

Sub-redes (subnpub e subnprv)

Por fim, a criação das sub-redes pública (subnpub) e privada (subnprv). AO objetivo é implementar um Load Balancer na sub-rede pública, que será responsável por receber o tráfego proveniente da Internet. Na sub-rede privada, por sua vez, serão alocados os recursos computacionais necessários para a execução da aplicação.

A sub-rede depende de todos os recursos que foram criados ao longo deste capítulo. Portanto, é necessário fornecer todos os respectivos OCIDs, além de um bloco CIDR único e específico para a sub-rede.

Sub-rede Pública (subnpub)

$ oci --region "sa-saopaulo-1" network subnet create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --route-table-id "ocid1.routetable.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --security-list-ids "[\"ocid1.securitylist.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc\"]" \
> --dhcp-options-id ocid1.dhcpoptions.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaabbbbbbbbccc \
> --dns-label "subnpub" \
> --display-name "subnpub" \
> --prohibit-public-ip-on-vnic "false" \
> --prohibit-internet-ingress "false" \
> --cidr-block "172.16.30.0/24" \
> --wait-for-state "AVAILABLE"

Sub-rede Privada (subnprv)

$ oci --region "sa-saopaulo-1" network subnet create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --route-table-id "ocid1.routetable.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc" \
> --security-list-ids "[\"ocid1.securitylist.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaaabbbbbbbbccc\"]" \
> --dhcp-options-id ocid1.dhcpoptions.oc1.sa-saopaulo-1.aaaaaaaaaaaaaaabbbbbbbbccc \
> --dns-label "subnprv" \
> --display-name "subnprv" \
> --prohibit-public-ip-on-vnic "true" \
> --prohibit-internet-ingress "true" \
> --cidr-block "172.16.20.0/24" \
> --wait-for-state "AVAILABLE"
